HXF-2型帶雙接管阻火呼吸閥(碳鋼|不銹鋼)詳情介紹
HXF-2型帶雙接管阻火呼吸閥(碳鋼|不銹鋼)產品概述
帶雙接管阻火呼吸閥是裝在室內固定儲罐頂上的接管阻火呼吸作用,它能對石油儲罐內外壓差進行自動調節,其性能可靠、穩定，符合石油工業部標準。帶雙接管阻火呼吸閥適用于可回收氣體儲罐，如有氮氣封頂儲罐，它可直接從氮氣罐內吸入氮氣，也可接儲罐內的廢氮回收。該閥可代替氮封裝置。
一、HXF-2型帶雙接管阻火呼吸閥(碳鋼|不銹鋼)結構特點
帶雙接管阻火呼吸閥由壓力閥和真空閥兩部分組成。本閥閥體能承受0.2Mpa的水壓，無滲透和變形現象。閥體內留有足夠的空間，保證儲罐的通氣量。閥盤部件動作時，靈敏度高，動作完成后，保證密封?？赡偷蜏匦阅茉诳諝庀鄬穸却笥?0%，低溫度為-30℃時，經過24小時的冷凍后，其閥盤開啟壓力符合工作壓力要求，（允許壓差正負20pa）。有靜電接地線，使該閥與罐體保持等電位。目前在接管式呼吸閥容易產生靜電的部位，做了技術改進添加了聚四氟乙烯墊片所以不需要接靜電排放裝置。帶接管呼吸閥能自動通氣調節平衡油罐內外壓力，對油罐起到平衡作用。該閥能對石油儲罐內外壓差進行自動調節、其性能可靠、穩定，符合石油工業部標準。
二、HXF-2型帶雙接管阻火呼吸閥(碳鋼|不銹鋼)工作原理
帶雙接管阻火呼吸閥當罐內油氣壓力大于油罐允許壓力時，油蒸汽經壓力閥外逸，此時真空閥處于關閉狀態；當罐內油氣壓力小于油罐允許真空度時，新鮮空氣通過真空閥進入罐內，此時壓力閥處于關閉狀態，允許壓力（或真空壓力）靠調節盤的重量來控制。
充分利用油罐本身的承壓能力來減少油蒸氣排放，其原理是利用閥盤的重量來控制油罐的呼 氣正壓和吸氣負壓。當罐內氣體的壓力在機械呼吸閥的控制壓力范圍之內時，呼吸閥不動作，保持油罐的密閉性；當罐內氣體空間的壓力升高，達到呼吸閥的控制正壓時，壓力閥被頂開，氣體從罐內逸出，使罐內壓力不在繼續加高；當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時，罐外的大氣將頂開真空閥而進入罐內， 使罐內的壓力不在繼續下降。讓罐內與罐外的氣壓平衡，來保護儲罐的平衡裝置。HXF-2型帶雙接管阻火呼吸閥(碳鋼|不銹鋼)適用范圍
帶雙接管阻火呼吸閥適用于儲存內點低于28。C的甲類油品和閃點低于100。C乙油品，如汽苯、煤油、輕柴油、厚油等油品及性質相同的化工產品儲罐。

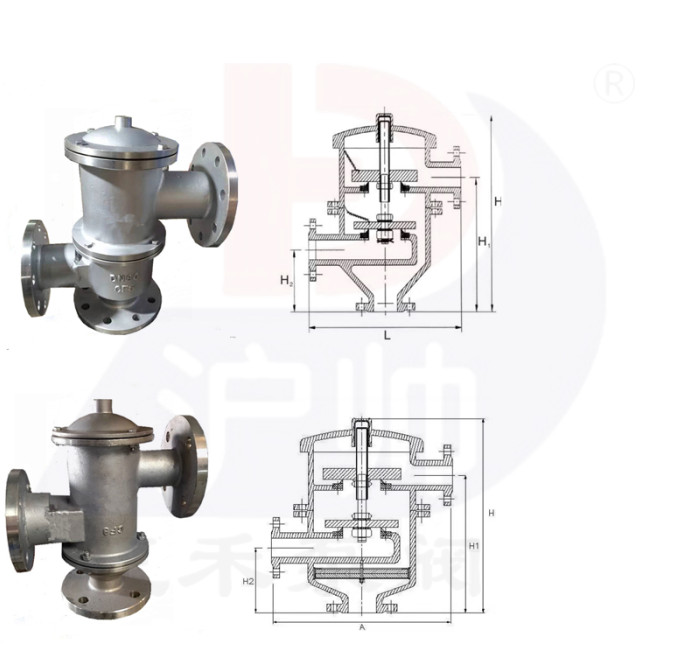

三、HXF-2型帶雙接管阻火呼吸閥(碳鋼|不銹鋼)結構圖
四、HXF-2型帶雙接管阻火呼吸閥(碳鋼|不銹鋼)技術參數
型 號 | HX-2 HXF-2 | 防爆等級 | BS 5501:ⅡA ⅡB ⅡC |
規 格 | DN 25～350 GB 81～59 | 螺帽螺栓 | 20# 304 304L 316 316L |
殼體材質 | L2 A3 304 304L | 密封墊片 | 丁Q橡膠 聚四氟乙烯 金屬墊片 |
阻火層材質 | 304 304L 316 316L | 環境溫度 | CS:–30℃ ～+350℃ |
正壓閥盤材質 | L2 A3 PTFE | 連接方式 | 法蘭連接螺紋連接 |
負壓閥盤材質 | L2 A3 PTFE | 法蘭標準 | HG GB SH HGJ JB ANSI JIS |
正壓閥盤壓力 | +36mmH2O～+1000mmH2O | 設計制造檢準 | GB5908-86 SY7511-87 |
負壓閥盤壓力 | -20mmH2O～-50mmH2O | 外表 | CS SS |
五、HXF-2型帶雙接管阻火呼吸閥(碳鋼|不銹鋼)規格尺寸
DN | L | H | |
25 | 1 | 160 | 500 |
50 | 2 | 320 | 650 |
80 | 3 | 450 | 750 |
100 | 4 | 450 | 950 |
150 | 6 | 620 | 1100 |
200 | 8 | 750 | 1200 |
250 | 10 | 850 | 1500 |
300 | 12 | 1100 | 1750 |
六、帶雙接管阻火呼吸閥維護與保養
為了確保帶雙接管阻火呼吸閥的性能達到正常使用目的，阻火呼吸閥應定期進行檢查和保養：
1、檢查壓力閥盤和真空閥盤動作是否靈活，導桿及閥封環接觸面有無損傷。
2、重新安裝壓力盤和真空盤時應保證接觸面嚴密，導桿升降靈活。
3、啟用新的呼吸閥時 去掉盤的防震物。
