HXF-2型雙接管阻火呼吸閥

HXF-2型雙接管阻火呼吸閥產品概述：

帶雙接管阻火呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙。接管呼吸閥適用于可回收氣體儲罐，如有氮?dú)夥忭攦?chǔ)罐，它可直接從氮?dú)夤迌?nèi)吸入氮?dú)猓部山觾?chǔ)罐內的廢氮回收。該閥可代替氮封裝置。根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定："儲存甲、乙類液體的固定頂罐，應設阻火器和呼吸閥"?？梢姾粑y、阻火器是儲罐的保護設施。它不僅能維持儲罐氣壓平衡，確保儲罐在超壓或真空時免遭破壞，且能減少罐內介質的揮發和損耗。

一、雙接管(阻火)呼吸閥適用范圍：

帶雙接管呼吸閥適用于儲存內點低于28。C的甲類油品和閃點低于100。C乙油品，如汽苯、煤油、輕柴油、厚油等油品及性質相同的化工產品儲罐。

二、雙接管阻火呼吸閥工作原理：

呼吸閥原理是利用正負壓閥盤的重量來控制儲罐的呼氣稱（正壓）和吸氣稱（負壓）。在阻火呼吸閥正常工作情況下，阻火呼吸閥基本保持密封狀態。

1、當外面液體輸入罐內時有大量的氣體往外呼（稱正壓）。罐內氣體空間的壓力升高，呼吸閥的正壓閥盤被頂開，氣體從罐內呼出，使罐內壓力不在繼續加高；由此保證壓力在某一范圍內.使罐內壓力保持平衡.

2、如罐內液體往外輸出時罐內要從外空氣吸進罐內（稱負壓）.罐內油氣壓力小于油罐允許真空度時。罐外的大氣將頂開呼吸閥的負壓閥盤頂開，新鮮空氣進入罐內使外界大氣進入罐內，罐內的壓力繼續下降，由此保證壓力在某一范圍內，確保儲罐不會出現罐體變型和振動。

3、當吸入大氣帶有火花、火焰時，阻火層起到“器壁效應”的作用來阻止火焰的通過。以來保護儲罐防止發生意外，如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。

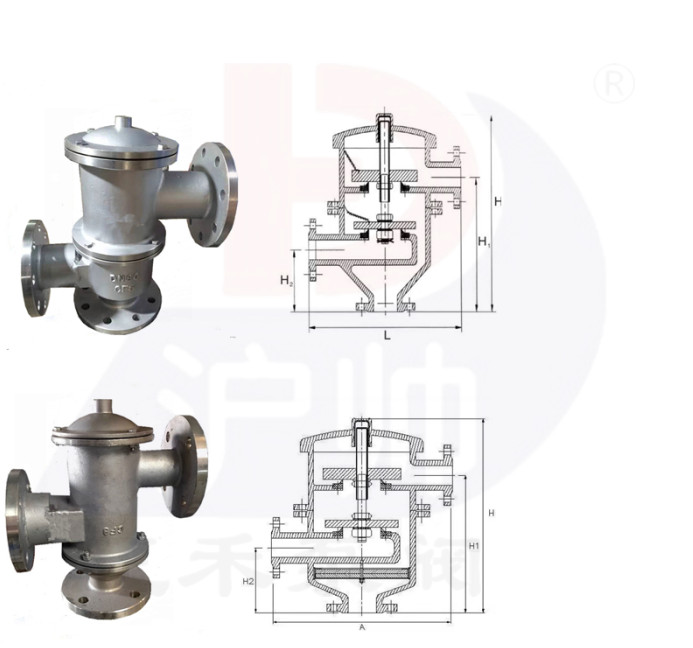

結構圖：

三、雙接管阻火呼吸閥技術參數：

四、雙接管阻火呼吸閥國標法蘭連接尺寸及示意圖：

五、雙接管呼吸閥維護保養方法：

存放以上產品在運達工地后，若暫時不安裝或以后工廠大修、檢修，應存放在有防雨設施的倉庫中；緊急放空人孔系列產品在運輸時不得倒置。2、維護：a、對呼吸閥系列產品，工作人員應每月上罐頂檢查一次，檢查閥盤、閥座、閥桿、閥套部位是否有灰塵、污垢，若有，應清理干靜；每半年，給閥套、閥擦拭一遍變壓器油。b每半年工作人員應檢查阻火呼吸閥的阻火層一次，若發現有污漬、雜質堵塞阻火層，應取下阻火層，用相對應的溶劑清理污漬，然后用清水將阻火層清洗干靜，放在通風吹干后再放入殼體內。c以上產品殼體內外表面的油漆應每年重新涂刷一遍。
