?JAV-I/II型夾套保溫（阻火）呼吸閥詳情介紹
JAV-I/II型夾套保溫（阻火）呼吸閥產品概述:
夾套保溫呼吸是改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用，針對于易在某一溫度下流體變相（凝固）的介質使用。夾套保溫呼吸閥是在普通全天候呼吸閥基礎上焊接金屬夾套而成。在呼吸閥外層設置保溫層以蒸汽或?qū)嵊偷攘黧w充實夾層確保閥內介質溫度，來保證介質不受溫度所影響所變相。適合于寒冷地區，根據國家標準《石油化工企業設計防火規范》之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”目前呼吸閥容易產生靜電的部位，做了技術改進添加了聚四氟乙烯墊片所以不需要接靜電排放裝置。
夾套保溫呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要通風設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。夾套（阻火）呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。
JAV-I/II型夾套保溫（阻火）呼吸閥工作原理；
夾套保溫呼吸閥裝在儲罐頂部，既有保溫功能又解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內 從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
JAV-I/II型夾套保溫（阻火）呼吸閥產品參數型號
型號 JAV-I（不阻火） JAV-II（帶阻火）
規格 dn25~300 gb 81~59
pn0.6-2.5 rf、ff
殼體材質碳鋼、不銹鋼304 316 316L
螺帽螺栓20# 304 316 316L
密封墊片丁晴橡膠 聚四氟乙烯 金屬墊片
阻火層材質304 316 316L
環境溫度cs:-30℃~+350℃

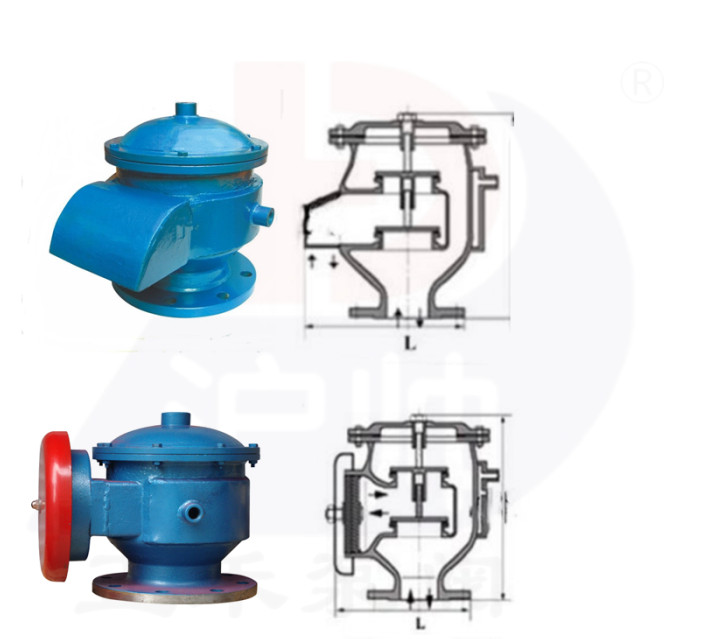

JAV-I/II型夾套保溫（阻火）呼吸閥結構圖
呼吸閥正負閥盤操作壓力 | A型：-30mmH2O (-295Pa) +36mmH2O (+355Pa) |
非標操作壓力 由用戶指定 | B型：-30mmH2O (-295Pa) +100mmH2O (+980Pa) |
C型：-30mmH2O (-295Pa) +180mmH2O (+1750Pa) | |
D型：-50mmH2O (-490Pa) ~ +1000mmH2O (+1750Pa) |
JAV-I/II型夾套保溫（阻火）呼吸閥主要外形與法蘭連接尺寸
規格 | 重量（Kg臺） | 安裝尺寸 | ||||
D1 | D1 | L | H | n×Φ | ||
DN50 | 6.5 | Φ110 | Φ140 | 160 | 255 | 4×14 |
DN80 | 9.8 | Φ150 | Φ185 | 213 | 260 | 4×18 |
DN100 | 12 | Φ170 | Φ205 | 265 | 290 | 4×18 |
DN150 | 21 | Φ225 | Φ260 | 305 | 330 | 8×18 |
DN200 | 31 | Φ280 | Φ315 | 355 | 350 | 8×18 |
DN250 | 35 | Φ335 | Φ370 | 420 | 400 | 12×18 |
JAV-I/II型夾套保溫（阻火）呼吸閥保養與維修
為了確保夾套呼吸閥的性能達到正常使用的目的。呼吸閥應在半年進行檢查和保養。
1、檢查壓力閥盤和真空閥盤動作是否靈活，導桿及閥封環接觸面有無損傷。
2、重新安裝壓力閥盤時，應保證接觸面要嚴格，導桿升降靈活。
3．新閥啟動時，應在安裝前去掉閥盤的防震物，否則呼吸閥將失靈。
4．因天氣潮濕風沙情況下，溫度達到零度范圍內，儲罐不可發油使用。急生產時 先打開量油孔其它之類的供氣產品，以保持儲罐正常運作。
5．呼吸閥在正常工作進油之前， 先打開量油孔。
