HXF-P真空破壞泄壓閥 (碳鋼)詳情介紹
HXF-P真空破壞泄壓閥 (碳鋼)產品概述
真空破壞閥也可以稱之為釋放閥是新一代的產品，主要應用于容器或者管道當中，在管道或者窗口因系統運行或者停機產生負壓時真空逐步升高，如果管道當中安裝此閥門能夠自動進行開啟，破壞真空，使管道及其它設備不會真為真空升高而產生生癟、凹裂等現象，從而保護設備的安全。
HXF-P真空破壞泄壓閥 (碳鋼)特點
1、真空破壞閥作用于水輪機的后端，當真空度達到本閥的設定值范圍 時，閥門開始開啟，向管內補氣。
2、本閥閥門采用不銹鋼纖焊技術，以保證良好密封效果。
3、出廠時，按閥門開始開啟真空度調整好，（其他要求時請注明。）
HXF-P真空破壞泄壓閥 (碳鋼)工作原理
當容器或者管道的壓力低于設計壓力-0.01Kg~-0.1Kg時，由于管道內真空作用下，安裝在閥瓣上面的彈簧開始工作，閥瓣垂直得往下打開，此時外面的大氣進入容器中，破壞真空 。當容器的壓力達到+0.5Kg時，閥瓣被氣壓頂上去，形成密封。
HXF-P真空破壞泄壓閥 (碳鋼)主要技術參數
A：法蘭接口：HG20594-97
B：操作壓力：開啟壓力9.80665x10-3bar-9.31631x10-1bar
C：閥體：SS304或CS
D：密封：SS304襯PO
E：使用溫度：60℃

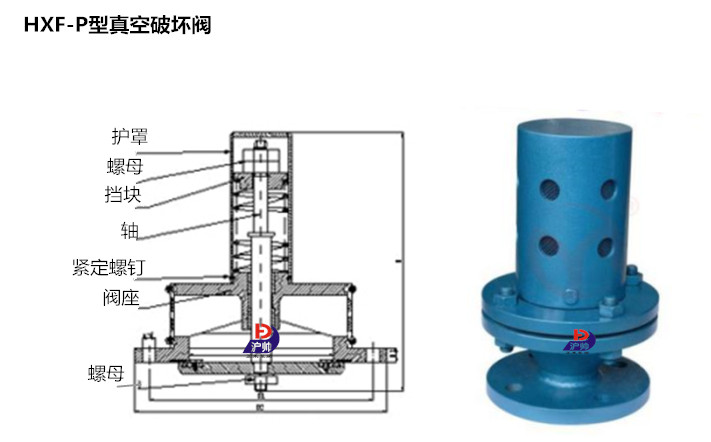

HXF-P真空破壞泄壓閥 (碳鋼)結構圖
真空負壓安全閥主要零部件材料;
NO. | 零件名稱 | YFA72W-P材料 | YFA72W-R材料 |
1 | 閥體 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 閥座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
3 | 調節圈 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 閥蓋 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 |
工作溫度 | ≤200℃ |
適用介質 | YFA72W-10P適用于硝酸類介質 |
YFA72W-10R適用于醋酸類介質 |
真空負壓安全閥外形尺寸和連接尺寸
公稱通徑 | 尺寸 | ||||||
D | D1 | D2 | Z-?d | b | f1 | H | |
15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
訂貨須知
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
